抗張試験装置1000N力の張力機械にまいはだを詰めなさい
適用:single-column抗張試験機、ヤーンの抗張試験装置1000N力は、ハードウェア、金属、ゴムおよびプラスチック、履物、革、衣類、織物、絶縁体、ワイヤーおよびケーブル、ターミナル…等のようなさまざまな材料で広く利用されている、圧縮の抵抗、曲がる剪断抵抗、3点の曲がる抵抗…等のような抗張、破損、皮、さまざまな物理的性質をテストするために。
標準に続きなさい:GB 8808、GB/T 1040.1-2006、GB/T 1040.2-2006、GB/T 1040.3-2006、GB/T 1040.4-2006、GB/T 1040.5-2008、GB/T 4850-2002
GB/T 12914-2008、GB/T 17200、JC561.2-2006
変数:
機械名前 | 抗張試験装置1000N力の張力機械にまいはだを詰めなさい | |
モデル。いいえ | PT-1170 | PT-1170B |
力センサーの範囲 | 2,5,10,20,50,100,200,500kgfの1つの選択 | |
表示 | 力および延長表示 | |
力の測定の正確さ | ±1.0% | |
力の測定の決断 | 1/10,000 | |
有効な測定の範囲 | 1~100%F.S | |
変形の徴候の正確さ | ±1.0% | |
テストの速度 | 1~500mm/min | |
テスト旅行 | 850mmは、グリップを除く | |
テスト スペース | 前部および120mmのright left限界無し | |
力単位 | kgf、gf、NのkN、Ibf | |
圧力の単位 | MPaのkPa、kgf/cm2、Ibf/in2 | |
変形の単位 | mm、cm、 | |
停止方法 | 上部および低限の安全設定、非常停止ボタン、プログラム力および延長の設定の試験片の損傷の感知 | |
急なポイント方法 | 手動で取りなさいポイントをテストの間にそしてポイント(20ポイント)を取るために前もって調整される | |
コンピュータ延長 | いいえ | はい |
標準的な構成 | 1組のグリップ、1つのマイクロ プリンター、1本の電源コード、1つの操作解説書、1つのプロダクト証明書、1枚のプロダクト保証カード | 1組のグリップ、1つのマイクロ プリンター、1オペレーティングソフト、1ソフトウェア、1つの関係ネットワーク ケーブル、1本の電源コード、1つの操作解説書、1つのプロダクト証明書、1枚のプロダクト保証カード |
サイズ | 約57×47×120cm (W×D×H) | |
重量 | 80kgについて | |
モーター | 段階 | |
電源 | 1PH、AC220V、50/60Hz、10A |
抗張試験装置の原則:
1。抗張試験機の力の価値は荷重計、アンプおよびデータ処理システムを通して測定される。それは小さい変形の前提の下で、ある特定のポイントの伸縮性がある要素の緊張のεが伸縮性がある要素によって経験される力に比例しているまた伸縮性がある変形に比例した知られ材料の機械工から。Sタイプの試験機センサーを一例として取りなさい。センサーが抗張力Pの効果に服従するとき、ひずみゲージは伸縮性がある要素の表面に付す。伸縮性がある要素の緊張が外力Pに比例しているので、ひずみゲージは測定回路に接続される、出力電圧を測定し、次に力を測定できる。
2。変形はテスト プロセスの間にサンプルの変形を測定するのに使用されている変形の測定器によって測定される。装置に2つのチャックがある。2つのチャックの変更、光電エンコーダーの変更のシャフト、および光電エンコーダー間の間隔にパルス出力機構がある時。それからdisposerはこれを扱い、サンプルの変形は得ることができる。
3。ビーム変位の測定は変形の測定と大体同じであり、ビームの変位は光電エンコーダーの出力脈拍の数の測定によって得られる。

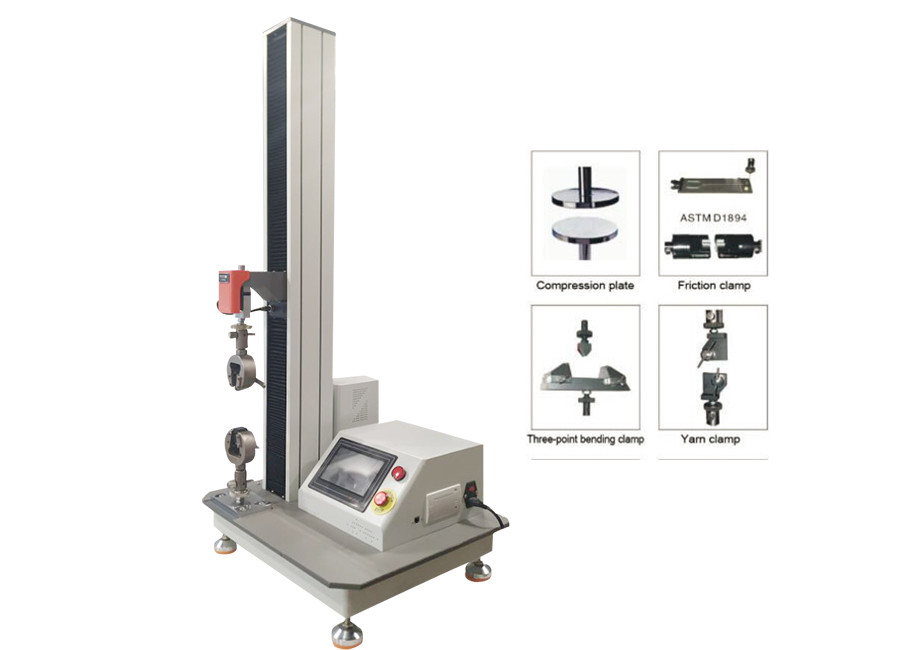

引張試験機械の映像:

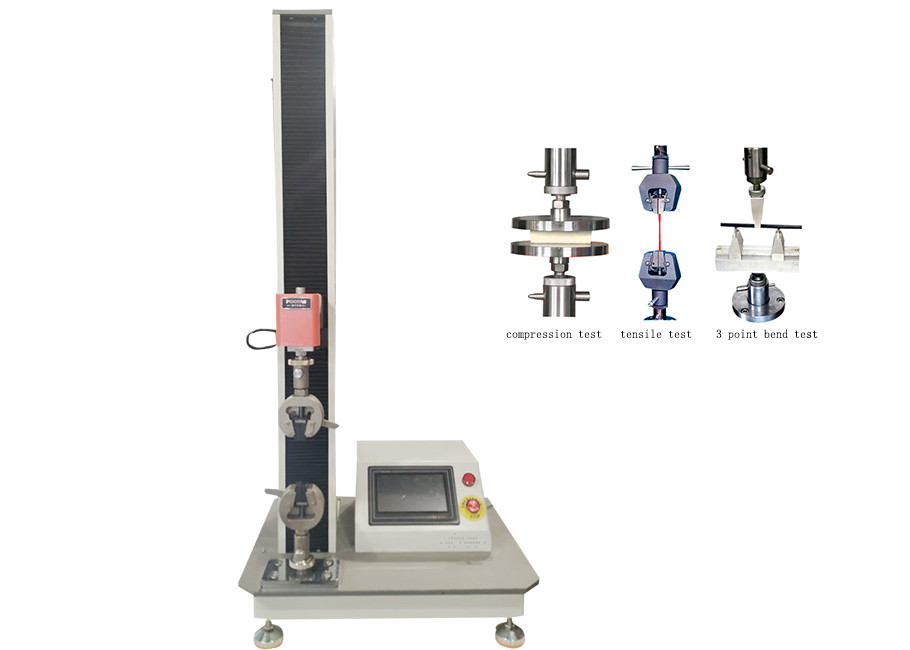

異なったテスト据え付け品は装備することができる:
